尾片操縱閥_方向控制閥_配液閥_液壓支架操縱閥
液壓支架操縱閥是液壓系統中的方向控制閥，是一個配液閥。它可以把高壓液體分配到需要的部位，完成升柱、降柱、推溜、移架等動作。卓力優供液壓支架操縱閥：首片操縱閥、中片操縱閥、尾片操縱閥。

液壓支架操縱閥：尾片操縱閥規格型號

序號	圖號	產品名稱	規格型號	單位
1	GZC.03A-125/320	尾片操縱閥	KJ10	套
2	ZCFD3	尾片操縱閥	KJ10	套
3	ZCF6.02	尾片操縱閥	KJ10	套
4	ZCF6.02	尾片操縱閥	KJ13	套
5	GZC.03	尾片操縱閥	KJ10	套
6	GZCA.03	尾片操縱閥	KJ10	套
7	ZCF5.03	尾片操縱閥	KJ10	套
8	ZCF1.02	尾片操縱閥	KJ13/KJ19	套
9	ZCF2.02	尾片操縱閥	ZCF2.02	套
10	ZCF3.02	尾片操縱閥	ZCF3.02	套
11	ZCF1.05	尾片操縱閥	KJ13	套
12	ZCF4.02	尾片操縱閥	KJ13	套
13	BZF	尾片操縱閥	B12.5	套
14	BZF	尾片操縱閥	KJ13	套
15	ZCF4.02	尾片操縱閥	KJ16	套
16	ZHY16.02	尾片操縱閥	KJ10、KJ16	套
17	FHS200/34.5Z	尾片操縱閥	KJ10	套
18	FHS160/31.5Z	尾片操縱閥		套
19	HDC.02	尾片操縱閥	KJ16	套
20	WHF.02	尾片操縱閥	WHF.02	套
21	FHS400.02	尾片操縱閥		套
22	ZHY16.02	尾片操縱閥	KJ13、KJ16	件
23	FHS400/31.5Z	尾片操縱閥		套
24	ZHY16.02	尾片操縱閥	KJ19,KJ16	套
25	ZHY16.02X	尾片操縱閥	KJ16	套

一、操縱閥技術參數：
    產品別名：換向閥
    材    質：碳鋼
    使用介質：乳化液
    公稱壓力：31.5MPa
    使用范圍：煤礦液壓支架
二、操縱閥功能：
    液壓支架操縱閥是液壓系統中的方向控制閥，是一個配液閥。它可以把高壓液體分配到需要的部位，完成升柱、降柱、推溜、移架等動作。煤礦采煤用液壓支架的操縱閥，通過將閥芯組件中的閥芯置于閥套中心部位的孔中，閥左端用固定堵壓緊閥座，右端通過閥芯外圓上的臺肩靠在閥套中空的臺肩上，使其閥芯為整閥芯（組件）結構，可以單獨組裝好后整體裝入閥孔或拿出，使裝配工藝更為簡單，井下維修更加方便。在保持和同類型閥相同的外形尺寸下，通過結構設計增大了閥內各處過液面積，提高了過液能力。閥內回液口與工作口相鄰，有效地降低了回液阻力，提高了液壓系統的工作效率。

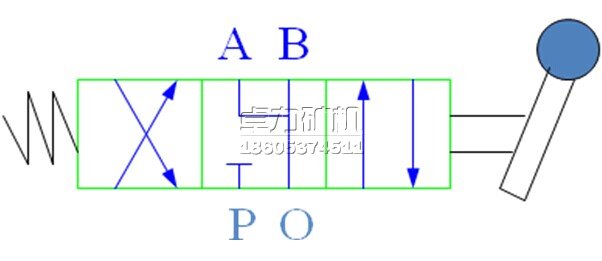

三、操縱閥工作原理機能符號：

四、操縱閥儲存注意事項：
　?、俨倏v閥儲存時應排除凈腔內液體，清洗干凈，且涂低凝5號防銹液壓油
　?、谕瑫r將進，回液口堵上塑料塞，并放置于清潔于干燥處保存
五、操縱閥常見故障、原因及排除方法：

故障現象	可能原因	處理辦法
手柄處于中位有響聲，O口或A、B口有液體漏出；活塞桿有緩動現象。	1、操縱閥中位串液，進液閥芯與閥座密封處墊上雜物。 2、密封損壞，或閥座有碰傷。 3、進液閥芯或回 液閥芯蹩卡。	1、多動作幾次，如無效則更換。 2、更換密封件或閥座。 3、多動作幾次，無效則更換閥芯。
手柄處于工作位置液流聲大，液壓支架立柱千斤頂動作緩慢。	1、操縱閥工作位串液，回液閥芯與閥座密封處墊上雜物。 2、密封損壞，或密封刃口有碰傷。 3、液控單向閥或千斤頂內部串液嚴重，造成液流直通。	1、多動作幾次，如無效則更換。 2、更換密封件或加工件。 3、更換液控單向閥或千斤頂。
閥體外漏液	1、螺母松動或片閥間密封損壞。 2、回液閥芯或回液閥套與殼體密封損壞。 3、接頭與殼體連接處密封損壞。	1、更換密封并緊固螺栓。 2、更換密封件。 3、更換密封件。
操作手柄折斷，手把不靈活，不能自鎖。	1、手柄遭重擊或制造缺陷。 2、壓塊或銷軸卡死，變形或損壞。 3、壓塊與凸輪磨損嚴重。	更換
立柱或千斤頂動作緩慢，有蹩壓現象。	1、操縱閥回液阻力過大，回液閥芯不靈活或打開間隙太小。 2、液控單向閥控制口打不開或管路不通。	1、更換回液閥芯或操縱機構。 2、維修液控單向閥，檢查管路系統。
